Som leverantör av poltransformatorer är det avgörande att förstå hur man mäter impedansen hos en poltransformator. Impedansmätning är inte bara avgörande för att bedöma transformatorns prestanda och säkerhet utan också för att säkerställa korrekt integration i elnätet. I den här bloggen kommer jag att dela med mig av några praktiska metoder och viktiga överväganden för att mäta impedansen hos en poltransformator.
Varför mäta impedansen för en poltransformator?
Innan du fördjupar dig i mätmetoderna är det viktigt att förstå varför impedansmätning är så viktigt. Impedansen hos en transformator återspeglar dess förmåga att begränsa kortslutningsströmmen. Ett korrekt impedansvärde hjälper till att skydda transformatorn och annan elektrisk utrustning i kraftsystemet från överdrivna kortslutningsströmmar. Dessutom påverkar impedans transformatorns spänningsreglering. Felaktig impedans kan leda till dålig spänningskvalitet, vilket kan orsaka skada på anslutna elektriska laster.
Metoder för att mäta impedansen hos en poltransformator
1. Kortslutningstest
Kortslutningstestet är en av de vanligaste metoderna för att mäta impedansen hos en poltransformator. Här är stegen:
- Isolera transformatorn: Se först till att poltransformatorn är helt isolerad från elnätet. Detta är ett säkerhetskritiskt steg för att förhindra elektriska stötar och skador på testutrustningen.
- Kortsluta sekundärlindningen: Anslut en kortslutning över transformatorns sekundärlindning. Detta kan göras med en lågresistansledare.
- Applicera en reducerad spänning på primärlindningen: Lägg på en reducerad spänning på transformatorns primärlindning. Den applicerade spänningen bör vara precis tillräckligt för att cirkulera märkströmmen i lindningarna.
- Mät pålagd spänning, ström och effekt: Använd lämpliga mätinstrument som voltmetrar, amperetrar och wattmätare för att mäta den pålagda spänningen (Vsc), strömmen som flyter genom lindningarna (Isc) och den effekt som förbrukas i lindningarna (Psc).
- Beräkna impedansen: Transformatorns impedans kan beräknas med följande formler:
- Impedansens storlek (Z_{sc}=\frac{V_{sc}}{I_{sc}})
- Motståndet (R_{sc}=\frac{P_{sc}}{I_{sc}^2})
- Reaktansen (X_{sc}=\sqrt{Z_{sc}^2 - R_{sc}^2})
2. Öppen - Kretstest
Även om det öppna kretstestet huvudsakligen används för att bestämma kärnförlusterna hos en transformator, kan det också ge viss information relaterad till impedansen. Så här fungerar det:
- Isolera transformatorn: I likhet med kortslutningstestet, isolera transformatorn från elnätet.
- Öppna - Koppla sekundärlindningen: Lämna sekundärlindningen öppen - kretsad.
- Applicera märkspänningen på primärlindningen: Lägg på märkspänningen på transformatorns primärlindning.
- Mät pålagd spänning, ström och effekt: Mät den applicerade spänningen (Voc), tomgångsströmmen (Ioc) och tomgångseffekten (Poc).
- Analysera resultaten: Den obelastade strömmen och effekten kan användas för att beräkna magnetiseringsimpedansen och kärnförlusterna. Även om detta test inte direkt ger impedansen under kortslutningsförhållanden, ger det värdefull information om transformatorns övergripande elektriska egenskaper.
Viktiga överväganden vid impedansmätning
1. Säkerhetsföreskrifter
Säkerhet bör alltid ha högsta prioritet vid mätning av impedansen hos en poltransformator. Bär lämplig personlig skyddsutrustning (PPE) såsom isolerade handskar, skyddsglasögon och hjälm. Se till att all testutrustning är ordentligt jordad för att förhindra elektriska stötar.
2. Noggrannhet hos mätinstrument
Noggrannheten hos de mätinstrument som används i impedansmätningen är avgörande. Använd kalibrerade instrument med hög noggrannhet för att få tillförlitliga mätresultat. Kontrollera och kalibrera instrumenten regelbundet för att säkerställa att de fungerar korrekt.
3. Temperatureffekter
Impedansen hos en transformator påverkas av temperaturen. Motståndet hos lindningarna ökar med en ökning av temperaturen. Därför är det nödvändigt att mäta temperaturen på transformatorlindningarna under testet och göra lämpliga temperaturkorrigeringar av de uppmätta impedansvärdena.
4. Anslutningsintegritet
Se till att alla anslutningar mellan testutrustningen och transformatorn är säkra och har lågt motstånd. Lösa eller högresistansanslutningar kan orsaka fel i mätresultaten.
Våra Pole Transformator-produkter

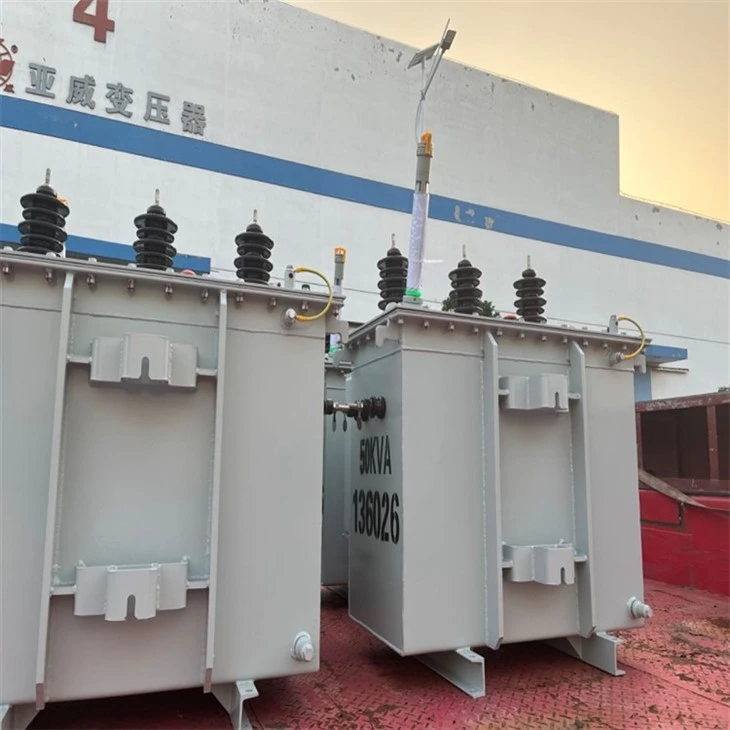

Som en ledande leverantör av stolptransformatorer erbjuder vi ett brett utbud av högkvalitativa produkter, bl.aTrefas polmonterad transformator,Transformator av amorf legering, ochFotovoltaisk transformator. Våra transformatorer är designade och tillverkade för att möta de högsta industristandarderna, vilket säkerställer pålitlig prestanda och långvarig hållbarhet.
Slutsats
Att mäta impedansen hos en poltransformator är en komplex men viktig uppgift. Genom att använda lämpliga mätmetoder och överväga nyckelfaktorerna som nämns ovan kan vi få exakta impedansvärden, som är avgörande för korrekt funktion och skydd av transformatorn och elnätet. Om du är intresserad av våra poltransformatorprodukter eller har några frågor om impedansmätning är du välkommen att kontakta oss för upphandling och vidare diskussioner.
Referenser
- "Transformer Engineering: Design, Technology, and Diagnostics" av JR Lucas
- IEEE Standard C57.12.00 - 2010, "Standard General Requirements for Liquid - Immersed Distribution, Power and Regulating Transformers"
