Harmonisk distorsion i likriktare transformatorer är en vanlig fråga som kan leda till en serie problem, såsom ökade effektförluster, överhettning av utrustning och störningar i andra elektriska enheter. Som en dedikerad likriktare transformatorleverantör förstår vi betydelsen av att minska harmonisk distorsion för att säkerställa tillförlitlig och effektiva drift av elektriska system. I det här blogginlägget kommer vi att fördjupa orsakerna till harmonisk distorsion i likriktare transformatorer och utforska effektiva strategier för att mildra det.
Förstå harmonisk distorsion i likriktare transformatorer
Innan vi diskuterar metoderna för att minska harmonisk distorsion är det viktigt att förstå vilken harmonisk distorsion är och hur det förekommer i likriktare transformatorer. Rektificeringstransformatorer används för att konvertera växelström (AC) till direktström (DC) i olika industriella tillämpningar, såsom elektroplätering, elektrolys och likströmsförsörjning. Under korrigeringsprocessen introduceras icke -linjära laster, vilket gör att den nuvarande vågformen avviker från en ren sinusvåg.
Harmonics är heltal multiplar av den grundläggande frekvensen (vanligtvis 50Hz eller 60Hz). Till exempel har den tredje harmoniken en frekvens på 150Hz (i ett 50Hz -system) eller 180Hz (i ett 60Hz -system). Dessa harmonier kan orsaka ytterligare förluster i transformatorn, inklusive kopparförluster och kärnförluster, och kan också leda till spänningsförvrängning i kraftsystemet.
Orsaker till harmonisk distorsion i likriktare transformatorer
- Icke -linjära belastningar: Likriktare är icke -linjära enheter eftersom strömmen de ritar inte är proportionell mot den applicerade spänningen. När växelströmsspänningen korrigeras blir den nuvarande vågformen diskontinuerlig, vilket resulterar i generering av harmonier.
- Likriktarens pulsantal: Antalet pulser i en likriktarkrets påverkar det harmoniska innehållet. Lägre - puls likriktare (t.ex. 6 - puls likriktare) genererar mer harmonier jämfört med högre puls likriktare (t.ex. 12 - puls eller 24 - puls likriktare).
- Transformatordesign: Utformningen av likriktartransformatorn, såsom lindningskonfigurationen och närvaron av magnetisk mättnad, kan också bidra till harmonisk distorsion.
Strategier för att minska harmonisk distorsion
1. Öka pulsantalet för likriktaren
Ett av de mest effektiva sätten att minska harmonisk distorsion är att öka pulsnumret för likriktaren. Högre puls likriktare kan avsevärt minska amplituden för låga ordningens harmonier. Till exempel genererar en 6 - pulslikriktare vanligtvis betydande 5: e och 7: e harmonier, medan en 12 - pulslikriktare kan eliminera dessa låga ordning harmonik.
En 12 - pulslikriktare består av två 6 - pulslikriktare anslutna i parallellt eller serie, med en fasförskjutning på 30 grader mellan deras ingångsspänningar. Denna fasförskjutning avbryter de femte och 7: e harmoninerna, vilket minskar den totala harmoniska distorsionen. Ännu högre puls likriktare, såsom 24 - pulsrikatorer, kan ge ännu bättre harmonisk prestanda.
2. Använd harmoniska filter
Harmoniska filter är elektriska enheter som är utformade för att minska det harmoniska innehållet i kraftsystemet. Det finns två huvudtyper av harmoniska filter: passiva filter och aktiva filter.
- Passiva filter: Passiva filter består av induktorer, kondensatorer och motstånd som är anslutna i specifika konfigurationer. De är utformade för att tillhandahålla en låg impedansväg för specifika harmonier och avleder de harmoniska strömmarna bort från kraftsystemet. Passiva filter är relativt enkla och kostnader - effektiva, men de är bara effektiva för en specifik uppsättning harmonier.
- Aktiva filter: Aktiva filter använder kraftelektronik för att generera en kompenserande ström som är lika i storlek och motsatt i fas till den harmoniska strömmen. Denna kompensationsström injiceras i kraftsystemet för att avbryta den harmoniska distorsionen. Aktiva filter är mer flexibla och kan anpassa sig till förändringar i det harmoniska spektrumet, men de är dyrare än passiva filter.
3. Optimera transformatordesign
Utformningen av likriktartransformatorn kan också spela en avgörande roll för att minska harmonisk distorsion.
- Lindningskonfiguration: Att använda en delta - wye eller wye - delta -lindningskonfiguration kan hjälpa till att minska flödet av nollsekvensharmonik (3: e, 9: e, 15: e, etc.) i kraftsystemet. Dessa lindande konfigurationer kan också ge en fasförskjutning mellan de primära och sekundära spänningarna, som kan användas för att avbryta vissa harmonier.
- Magnetisk kärndesign: Att säkerställa att transformatorns magnetkärna inte mättas under normala driftsförhållanden är avgörande. Magnetisk mättnad kan öka det harmoniska innehållet i transformatorn. Att använda kärnmaterial av hög kvalitet med låga kärnförluster och en korrekt kärnkonstruktion kan hjälpa till att förhindra mättnad.
4. Rätt system jordning
Korrekt jordning för likriktartransformatorn och det tillhörande elektriska systemet är avgörande för att minska harmonisk distorsion. Ett bra jordningssystem kan ge en låg impedansväg för felströmmar och kan också hjälpa till att minska elektromagnetisk störning orsakad av harmonier.
Fallstudier
Låt oss ta en titt på några verkliga världsexempel på hur dessa strategier har tillämpats för att minska harmonisk distorsion i likriktare transformatorer.
I en stor elektropläteringsanläggning var det initiala likriktningssystemet en 6 - puls likriktare, vilket orsakade signifikant harmonisk distorsion i kraftsystemet. Anläggningen upplevde problem som överhettning av transformatorer och störningar i annan elektrisk utrustning. För att lösa detta problem uppgraderades växten till ett 12 - puls likriktat system. Efter uppgraderingen minskades den 5: e och sjunde harmonin signifikant och den totala harmoniska distorsionen minskade från över 30% till mindre än 10%.
I ett annat fall använde ett datacenter en likriktare transformator med en hög nivå av harmonisk distorsion. Datacentret installerade ett aktivt harmoniskt filter för att kompensera för de harmoniska strömmarna. Det aktiva filtret kunde anpassa sig till det förändrade harmoniska spektrumet och effektivt minska den harmoniska distorsionen, vilket säkerställer den stabila driften av datacentrets elektriska system.
Våra erbjudanden som en likriktare transformatorleverantör
Som en likriktare transformatorleverantör erbjuder vi ett brett utbud av produkter och lösningar för att tillgodose våra kunders olika behov. Våra likriktare transformatorer är utformade med avancerad teknik och högkvalitativa material för att minimera harmonisk distorsion.

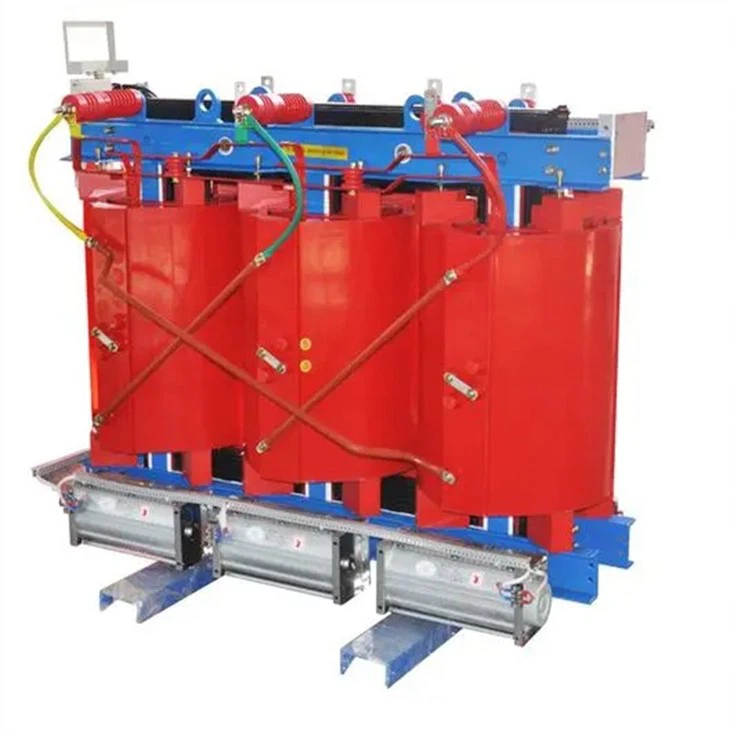

Vi kan tillhandahålla likriktare transformatorer med olika pulssiffror, inklusive 6 - puls, 12 - puls och 24 - pulslikriktare. Våra ingenjörer kan också hjälpa kunder att utforma och välja de mest lämpliga harmoniska filter för deras specifika applikationer. Om du behöver enVindtransformatorför applikationer för förnybar energi,Marina transformatorerför kraftsystem, ellerFotovoltaisk transformatorFör solkraftverk har vi expertis och resurser för att leverera produkter med hög prestanda.
Slutsats
Att minska harmonisk distorsion i likriktare transformatorer är avgörande för att säkerställa tillförlitlig och effektiva drift av elektriska system. Genom att öka pulsnumret på likriktaren, använda harmoniska filter, optimera transformatordesign och korrekt systemjordning kan vi effektivt minska harmonisk distorsion.
Som en likriktare transformatorleverantör är vi engagerade i att förse våra kunder med högkvalitativa produkter och lösningar för att ta itu med frågan om harmonisk distorsion. Om du är intresserad av våra likriktare transformatorer eller behöver ytterligare information om att minska harmonisk distorsion, vänligen kontakta oss för upphandling och ytterligare diskussion. Vi ser fram emot att arbeta med dig för att uppnå ett mer stabilt och effektivt elektriskt system.
Referenser
- "Power System Harmonics: Fundamentals, Analys and Filter Design" av Math HJ Bollen.
- "Transformer Engineering: Design, Technology and Diagnostics" av George Karady och James G. McCalley.
- IEEE Standard 519 - 2014, "IEEE rekommenderade praxis och krav för harmonisk kontroll i elektriska kraftsystem".
