Hej gott folk! Som leverantör av transformatorstationer av boxtyp har jag den senaste tiden fått många frågor om funktionerna hos kondensatorbanker i dessa inställningar. Så jag tänkte att jag skulle ta ett par minuter att bryta ner det åt dig.
Först en snabb genomgång: en transformatorstation av boxtyp är en kompakt, prefabricerad enhet för transformering och distribution av elektrisk kraft. Nu, på kondensatorbanker-grupper av anslutna kondensatorer som spelar flera viktiga roller.
Effektfaktorkorrigering
Detta är en primär funktion. Effektfaktor (PF) mäter hur effektivt ström omvandlas till nyttigt arbete. Många industriella belastningar (som motorer) är induktiva, vilket gör att strömmen släpar efter spänningen. Detta skapar en reaktiv effektkomponent som inte gör riktigt arbete utan ökar strömflödet i systemet.
Låg PF betyder att elnät och ditt system måste leverera mer ström för samma verkliga effekt (kW), vilket leder till högre förluster, spänningsfall och potentiella straffavgifter. Kondensatorbanker tillhandahåller ledande reaktiv effekt (kVAR) som tar bort den eftersläpande reaktiva effekten från induktiva belastningar. Genom att göra detta lokalt på transformatorstationen höjer de effektfaktorn mot idealvärdet 1. Detta minskar den totala strömmen på uppströms kablar och transformatorer, minskar energiförlusterna, frigör kapacitet och förbättrar effektiviteten.
Spänningsstöd/reglering
Kondensatorbanker ger avgörande spänningsstöd. På distributionsledningar, när en tung belastning drar betydande ström, orsakar ledningens induktiva reaktans ett spänningsfall. Genom att injicera ledande reaktiv ström vid anslutningspunkten motverkar en kondensatorbank detta induktiva spänningsfall, vilket effektivt ökar den lokala spänningsnivån. Detta hjälper till att hålla spänningen inom lagstadgade gränser (t.ex. ±5 % av nominellt) för alla kunder nedströms. Medan traditionella kondensatorbanker växlas i fasta steg, kan moderna lösningar ge mer dynamisk, kontinuerlig spänningsreglering.
Harmonisk filtrering
Moderna belastningar som frekvensomriktare och IT-utrustning genererar övertonsströmmar vid frekvenser som är heltalsmultiplar av grundtonen (50/60 Hz). Dessa kan orsaka överhettning, utrustningsfel och resonansproblem.
Standardkondensatorbanker är inte ensamma övertonsfilter; i själva verket kan de försämra harmonisk resonans om de inte tillämpas korrekt. Avstämda kondensatorbanker är dock en vanlig lösning. Dessa är standardkondensatorbanker kopplade i serie med en reaktor (induktor). Reaktorn är avstämd till en frekvens under den lägsta signifikanta övertonen (t.ex. 189 Hz för 5:e övertonsreducering på ett 50 Hz-system). Denna seriekombination fungerar som ett block för dessa övertoner, vilket förhindrar kondensatorerna från att förstärka dem, samtidigt som den ger effektfaktorkorrigering. Dedikerade övertonsfilterbanker använder en liknande men mer exakt avstämd LC-krets för att absorbera specifika övertonsströmmar.
Frigör systemkapacitet och förbättra stabiliteten
Genom att tillhandahålla reaktiv effekt lokalt minskar kondensatorbanker den reaktiva strömbelastningen på transformatorer och matare. Detta frigör termisk kapacitet, vilket gör att den befintliga infrastrukturen kan leverera mer verklig effekt (kW) eller att tjäna extra belastning. Ur ett systemstabilitetsperspektiv, genom att upprätthålla högre spänningsprofiler under tunga belastningsförhållanden, hjälper de till att förhindra spänningskollapsscenarier och förbättrar det lokala nätets totala robusthet.
Låt oss nu prata lite om de olika typerna av understationer av boxtyp där kondensatorbanker kan användas. Det har viUnderjordisk transformatorstation, vilket är bra för områden där utrymmet är begränsat eller där estetik är ett problem. Dessa transformatorstationer installeras under jord och kondensatorbankerna måste utformas för att klara de unika miljöförhållandena, såsom fukt och begränsad ventilation.
Sedan finns detAmerikansk transformatorstation. Den har sin egen uppsättning standarder och designfunktioner, och kondensatorbanker i dessa transformatorstationer är ofta dimensionerade och konfigurerade enligt de specifika belastningskraven och nätförhållandena i USA.

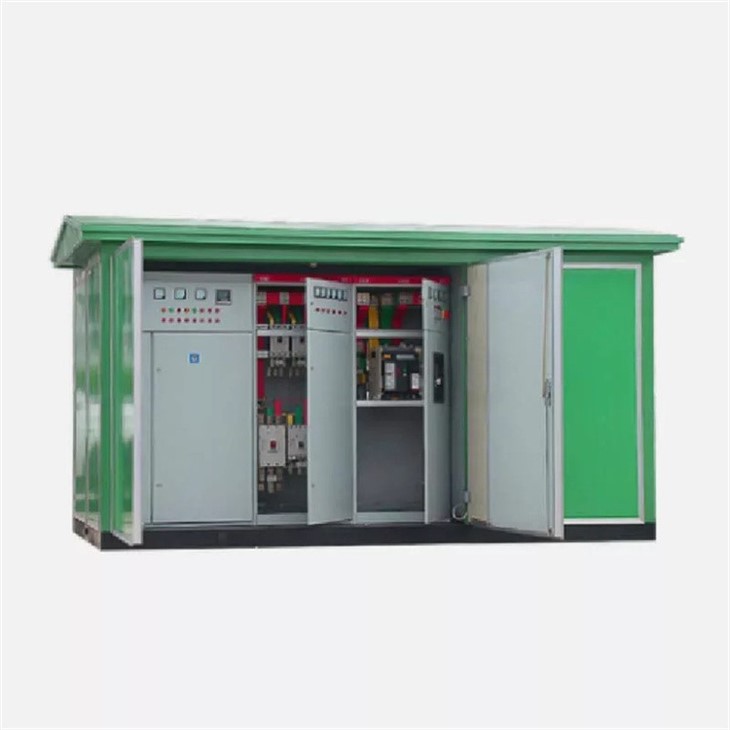

Och självklart har vi detTransformatorstation av europeisk boxtyp. Europeiska standarder och krav skiljer sig från de som finns i andra delar av världen, och kondensatorbankerna i dessa transformatorstationer är utformade för att uppfylla de strikta europeiska bestämmelserna om strömkvalitet och effektivitet.
Om du är på marknaden efter en transformatorstation av boxtyp med högkvalitativa kondensatorbanker, har du kommit till rätt ställe. Vi har expertis och erfarenhet för att ge dig de bästa lösningarna för dina specifika behov. Oavsett om du är ett litet företag som vill uppgradera ditt elsystem eller ett stort elbolag i behov av en pålitlig transformatorstation, kan vi hjälpa dig.
Så tveka inte att nå ut och starta en konversation om kraven på din transformatorstation av boxtyp. Låt oss arbeta tillsammans för att hitta den perfekta lösningen för dig och göra ditt elsystem mer effektivt, stabilt och pålitligt.
Referenser
- IEEE-guide för tillämpning av shuntkraftkondensatorer, IEEE Std 1036-2010.
- Electrical Power Systems Quality, av Roger C. Dugan et al.
- Power Capacitor Handbook, av TJE Miller.
